BLL型玻璃钢螺旋溜槽
您现在的位置:首页 > 产品展示

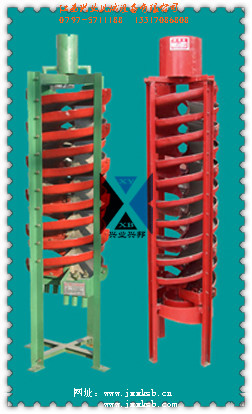

  BLL型玻璃钢螺旋溜槽


  一、BLL型玻璃钢螺旋溜槽用途及特性:

  BLL型玻璃钢螺旋溜槽用于选别细粒(包括细微粒度)的金属矿物,如铁矿、钛铁矿、铬铁矿、硫铁矿、钨锡矿、铌钽矿、砂金矿、海滨的独居石、金红石、锆英石及有足够比重差的其它金属和非金属矿物选别。本产品由原地矿部唯一指定企业生产,执行行业标准。

  有效选别粒度范围:Φ600Φ400选别≤0.03毫米。粗选、精选及扫选应有其不同相适应参数的螺旋溜槽。

螺旋溜槽是根据有用矿物与脉石矿物在比重、粒度、形状上的差异,在螺旋的斜面产生矿浆动感的离心流膜,在重力和离心力的综合力场中,利用不同颗粒所受重力、水动压力和摩擦力,实现有用矿物与脉石分选的。螺旋槽中的水动除作向下的螺旋运动外,还作横向的循环流动。上层水流流速快,产生较大惯性离心力,甩向槽的外缘。与槽底相邻的下层水流回转速度慢,离心力小,在重力作用下从外缘流向内缘,产生二次回流。矿浆中的重矿粒沉降快,沿收敛的螺旋线逐渐移向内缘,最后以精矿形式产生。轻矿物沉降慢,处于矿流表层,流速快,离心力大,在横向环流作用下,沿扩渐的螺旋线逐渐移向外缘,最后以尾矿形式产出。

  二、BLL型玻璃钢螺旋溜槽技术参数:

型号规格

单位

BLL-Φ600

BLL-Φ400

螺旋直径

mm

Φ600

Φ400

螺距

mm

360

240

螺旋头数

(头)

1

1

每头圈数

(圈)

5

5

给矿粒度

mm

≤0.3

≤0.3

给矿浓度

%

20-40

20-40

生产能力

t/h

0.8-1.2

0.1-0.2

外形尺寸

mm

700×700×2750

460×460×1500

机  重

kg

90

60

  三、BLL型玻璃钢螺旋溜槽结构

  玻璃钢螺旋溜槽结构由给矿匀分器、给矿槽、螺旋片、产品截取槽、接矿斗、及槽支架部件组成。螺旋溜槽由五圈玻璃钢螺旋叶片(每圈360°)用螺栓联接而成,并由螺栓固定在支架上。按照用户的需要并在螺距高度允许的情况下,每台螺旋溜槽可以分别按一头、二头、三头及四头螺旋溜槽。选别物料经矿浆均分器给入各头的给矿槽,再缓慢流入各头槽面进行选别。位于螺旋槽尾端的阀块,将已分选的矿流按需要品位分成几种产品(如精矿、中矿、次中矿、尾矿)进行分流。
