XMB型棒(球)磨机
您现在的位置:首页 > 产品展示

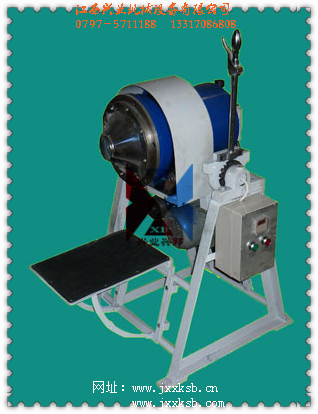

1、XMB型棒(球)磨机


   一、XMB型棒(球)磨机用途:

    XMQ棒磨机适用于实验室湿法磨细矿石或其他物料之用。也可以将钢棒换为钢球作球磨机使用。但棒磨时,磨细产物粒度组成较均匀,过粉碎现象较小,且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时,宜采用棒磨。本产品由原地矿部唯一指定企业生产,执行行业标准。

   二、XMB型球(棒)磨机结构:

  球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口,另一端为空心轴颈;两端分别承在一对托和一个主轴承上。主轴承座和托架,分别装在可转支180°的支承板上。支承板用两个轴承轴承座装在机架上。支承通过回转操纵手把及定位板,可以从水平左右偏转用22.5°6735°、及90°,以完成装矿、排矿、倒棒和充满防锈石灰水等动作。

  筒体右端有给矿口塞。械端有排矿口盖;工作时,用一时专门板手,按顺时针方向拧紧螺栓,使排矿口盖上的密封橡胶垫紧螺栓三、四转使盖子向外退出工610毫米,不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全消除子转支清洗时矿浆飞溅的现象。

  电机及中间轴装在支承下面,以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧,以保证全适的磨矿工作转速。

  67型棒磨机的皮带调整,是由支承板上T型槽滑道和中间轴座板上的长分别进行。

  68型棒磨机的皮带调整,按下述方法进行:

  1、筒体皮带的调整:主要是调节中间支承的上下位置。但为了不致景响电动机皮带的松紧,须对调整螺杆作相应的调整(图1)。

L—需要调整量(图示需调紧)

S1—中间支承调整量(图示向下)

S2 —调整螺杆调整量(图示向下)

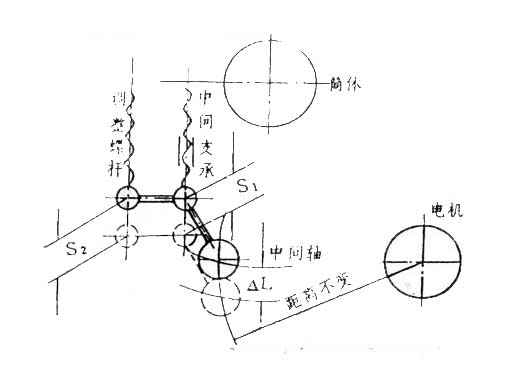

  2、电动机皮带的调整:主要是调节调整螺杆的上下,使中间轴绕中间支承转支一定位置。而为了不致影响筒体皮带的松紧。须对中间支轴承相应的调整,进行补偿。(图2


筒体:
调整螺杆:
中间支承:
中间轴:
距离不变:
电机:

L—需要调整量(图示需调紧)

S1—中间支承调整量(图示向下)

S2 —调整螺杆调整量(图示向下)

为适应多种接矿容器的使用,折叠式接矿滑架,可以上下升降使用。机器的电器均已安装好,接上电源和地线,即可按使用要点开车运转。

   三、XMB型球(棒)磨机技术参数:



型号规格

单位

XMQ160×200

XMQ200×240

XMQ240×300

筒体尺寸

mm

Ф160×200

Ф200×240

Ф240×300

容积

L

4.02

7.5

13.57

磨矿量

g

300~800

500~1000

1000~5000

给矿粒度

mm

≤2

≤2

≤3

产物粒度

mm

≤0.074

≤0.0 74

≤0.074

筒体转速

r/min

120±2

110±2

96±2

电机功率

kw

0.25

0.55

0.55


钢棒

直径

mm

18

20

15

18

22

15

18

22

长度

mm

185

225

286

数量

(根)

10

9

17

9

9

33

13

6

重量

kg

3.55

4.09

4.9

4.2

4.9

12.79

7.48

5.02

钢球

直径

mm

20

25

30

20

25

30

20

25

30

数量

(个)

100

26

5

136

52

29

290

115

37

重量

kg

3.31

1.70

0.56

4.4

3.3

3.7

9.57

7.37

4.1

外形尺寸

mm

1052×530×1160

1052×615×1160

1052×615×1160

重量

90

155

160
